Placa aislamiento Tacker MAGNUM

Sistemas de aislamiento y accesorios

Placa de aislamiento
Para las instalaciones cómodas de tránsito utilizaremos este sistema de placa lisa Tacker. Este panel con cuadrícula proporciona una distribución rectangular de 10cm x 10cm y una cuadrícula interior de 5cm x 5cm. Ello permite instalar los tubos de calefacción con diferentes distancias de centro a centro. La placa Tacker permite una instalación rápida y eficaz por su embalaje en rollo de 10 x 1 metros. Contiene un solapado a dos cantos, permitiendo una unión rápida con la siguiente fila.

Placa aislamiento Tacker
Cuando instalamos este tipo de calefacción por suelo radiante, utilizamos grapas Tacker para el montaje de la tubería sobre la placa de aislamiento. Es un sistema ideal para grandes superficies. Con el fin de evitar las dilataciones, es importante la instalación de una banda perimetral en todas las paredes de separación.

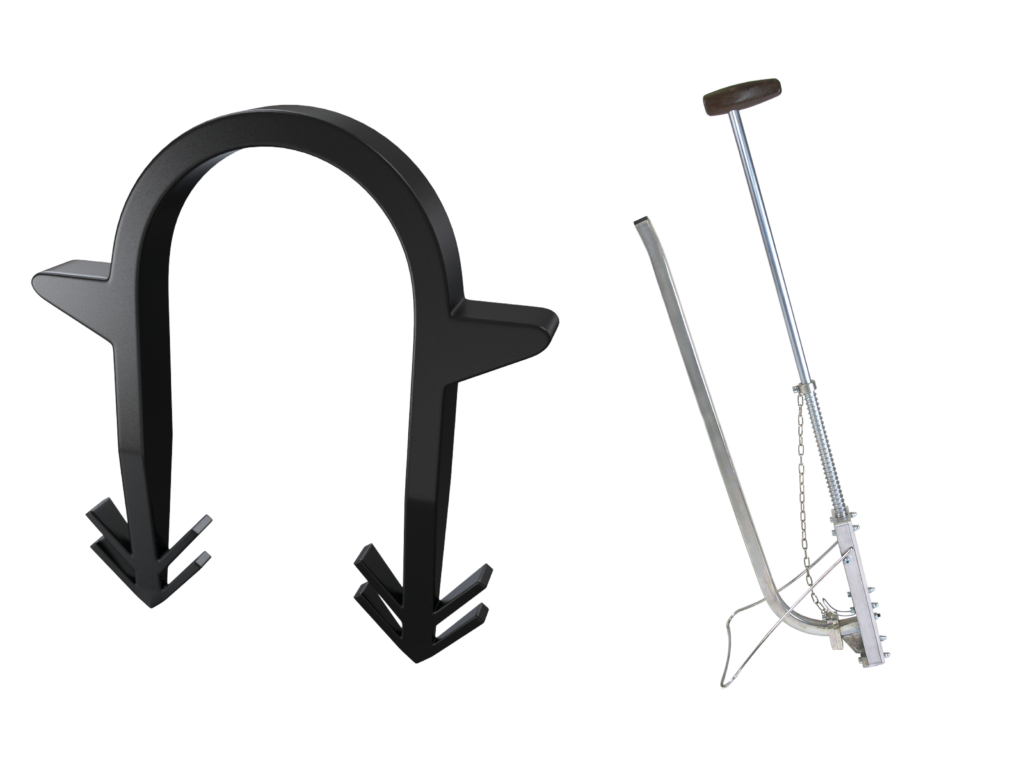

Grapas y grapadora Tacker
El sistema Tacker se compone de paneles aislantes a los que se deben fijar directamente los tubos de suelo radiante con la ayuda de grapas sintéticas de 40 o 60 mm. Utilice la grapadora Tacker para su fijación.

Art.nr. Descripciónm²Dimensiones
W90102Lámina Tacker MAGNUM con cuadrícula50 m²50 m x 1 m
Art.nr. Descripciónm²
W90103Placa aislamiento Tacker MAGNUM10 m²Térmico 20 mm
W90104Placa aislamiento Tacker MAGNUM10 m²Térmico 30 mm
W99915Placa aislamiento Tacker MAGNUM10 m²Térmico 50 mm
W90122Placa aislamiento Tacker MAGNUM10 m²Acústico 20 mm
W90123Placa aislamiento Tacker MAGNUM10 m²Acústico 30 mm
Art.nr. Descripción
W90105Grapa Tacker MAGNUM40 mm – 300 unidades
W90106Grapa Tacker MAGNUM60 mm – 300 unidades
Art.nr. Descripción

W90107Grapadora Tacker MAGNUM

Características

Tipo de sistemaHidráulico
Altura del sistema20, 30 o 50 mm
Ancho del sistema1000 mm
Altura min. inst.5 cm por encima del tubo
InstalaciónSuelo terminado
Apto estancias húmedasV
BaldosasV
MaderaV
(PVC) LaminadoV
MoquetaV
CertificadosDIN 13163, DIN 4108-10, material de construcción clase B2 según DIN 4102-B2
Garantía2 años

Detalles técnicos

  • Dimensiones 10000 x 1000 mm
  • Espesor de la placa 20, 30 o 50 mm
  • Resistencia térmica 0,44 m2 K/w, 0,75 m2 K/W o 1,25 m2 K/W
  • Carga máxima 4 kPA (kN/m2)
  • Reducción ruido al impacto 28 dB o 29 dB
  • Valor nominal según DIN 4108-4 0,045 W/mK
  • Dimensiones grapa Tacker 38 x 18,5 x 6 mm Las grapas de 38 mm son adecuadas para la instalación de tubos con un diámetro de 14-20 mm.
  • Dimensiones grapadora Tacker 800 x 140 x 70 mm

Garantía
El sistema MAGNUM Tacker tiene una garantía de 2 años.
